光伏建筑一体化BIPV
光伏建筑一体化(BIPV)。BIPV是光伏系统与现代建筑完美结合的一种新概念,不占用城市中额外的土地进行系统的安装,让宝贵的土地资源得到重复有效的利用,还通过绿色可再生能源对建筑楼体进行节能减排,满足城市能源的可持续发展。
太阳能光伏建筑玻璃是将太阳能电池和各类普通建筑玻璃结合制成可以发电的建筑材料,构成实际的建筑面。太阳能电池还可以与多种建筑材料相结合,如隔热组件、防紫外线组件、隔音玻璃组件、各种中空玻璃组件等。同时具备发电、隔热、防紫外线、隔音、防风雨等功能。可以广泛应用于遮阳系统、建筑物幕墙、屋顶、门窗等。
光伏建筑一体化解决方案一
运 用

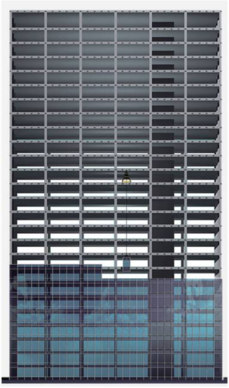

采用非晶硅光伏幕墙代替原有的建筑玻璃幕墙。
优 点
不占用城市中额外的土地进行光伏系统的安装,不仅让宝贵的土地资源得到了重复有效的利用,通过光伏系统的供电实现了建筑物能源的自给自足,整体性好、美观;满足节能环保的需要,满足城市能源的可持续发展,显示了企业对环境保护,注重可持续发展的决心。

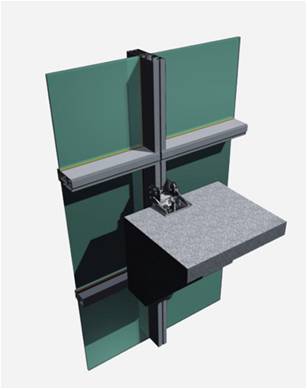

隐框式太阳能玻璃幕墙设计
严格按照建筑设计安全需要,将光伏玻璃幕墙组件通过龙骨安装在立面墙上,光伏组件的接线将隐藏在龙骨内,充分考虑到绝缘性和安全性。
点支式太阳能玻璃幕墙设计
幕墙骨架主要由无缝钢管、不锈钢拉杆(或再加拉索)和不锈钢爪件所组成,它的面玻璃在角位打孔后,用金属接驳件连接到支承结构的全玻璃幕墙上,光伏组件的连接线从不锈钢接口处引入。
单元式太阳能玻璃幕墙设计
将太阳能玻璃幕墙组件在工厂内加工,组装成一层或多层楼高的整体板块,然后运至工地进行整体吊装与建筑主体结构上预先设置的挂接件精确连接,必要时进行微调即完成幕墙安装。
光伏建筑一体化解决方案二
运 用
将太阳能电池组件镶嵌或直接安装在斜面屋顶
优 点
充分利用建筑物楼顶的空间,让宝贵的城市空间得到充分的利用;通过光伏系统的供电实现了建筑物能源的自给自足;满足节能环保的需要,满足城市能源的可持续发展。
安装方式

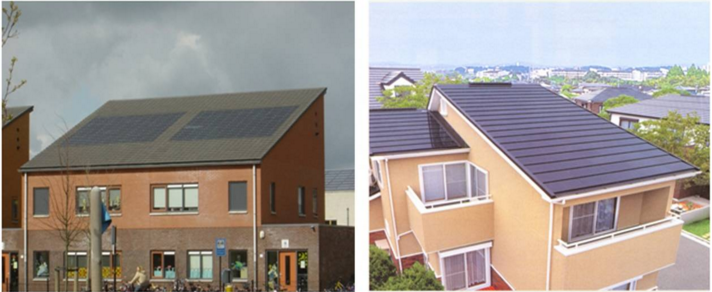

光伏组件镶嵌在斜屋顶 光伏组件安装在斜屋顶
光伏建筑一体化解决方案三
运 用
将太阳能电池组件安装在平面屋顶
优 点
利用建筑物楼顶的空间,让宝贵的城市空间得到充分的利用;通过光伏系统的供电实现了建筑物能源的自给自足;满足节能环保的需要,满足城市能源的可持续发展。

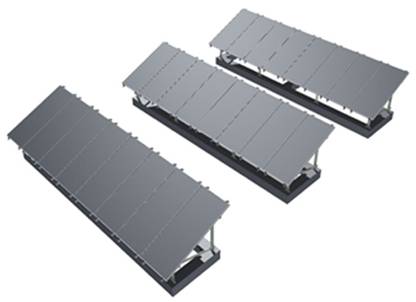

支架安装方式
计算出最佳安装角度后,将太阳能电池标准组件安装在支架上,电池板组件角度可通过支架调节太阳能支架基础与建筑承重以钢筋混泥土紧密结合,通过做防水处理,支架用高强度槽钢与角钢用螺栓固定。

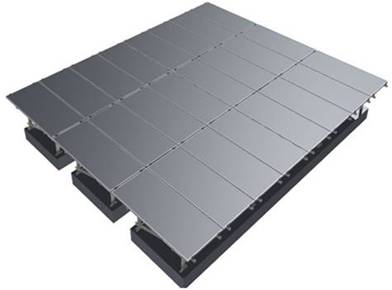

水平面安装方式
将标准太阳能电池组件通过导轨平行的安装在支架上,支架基础与建筑承重以钢筋混泥土紧密结合,并做防水处理,支架用高强度槽钢与角钢用螺栓固定。
BIPV联网方式

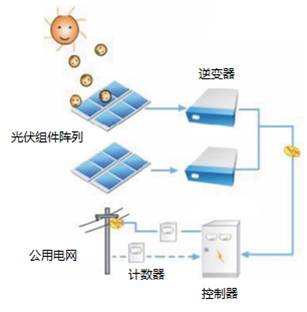

并网式发电系统
系统连接至更大的电网,通过将光伏组件有序的排列,组串成大型发电阵列,并由逆变器和控制器的有效匹配将转换得到的直流电转成公用电网需求的交流电,输入公用电网。BIPV主要运用于并网式发电系统。
离网式发电系统
离网式光伏电站独立于电网,通过光伏组件的光点转换效应,日照时将电能储存在蓄电池中,然后通过控制器和逆变器分别对直流和交流负载供电。离网光伏系统还为传统电力不稳定或不完善的发展中国家提供较为经济的电力;是运用于偏远地区的光伏发电系统解决方案。
